电动伸缩门技术规格要求

一、设备名称 电动伸缩门

二、功能描述

值班人员通过控制器发出指令，使电动门按预定轨迹快速完成伸缩运动，以达到 控制大门封闭与放行的目的。

三、主要技术参数

1. 智能型无轨驱动机头

★LED 滚动显示屏

★红外线防撞系统

★电子软启动系统

★无档级离合器

★磁敏感应装置

★电机底板为加厚底板

★电机具有 防水 防尘 功能

2.设备结构：

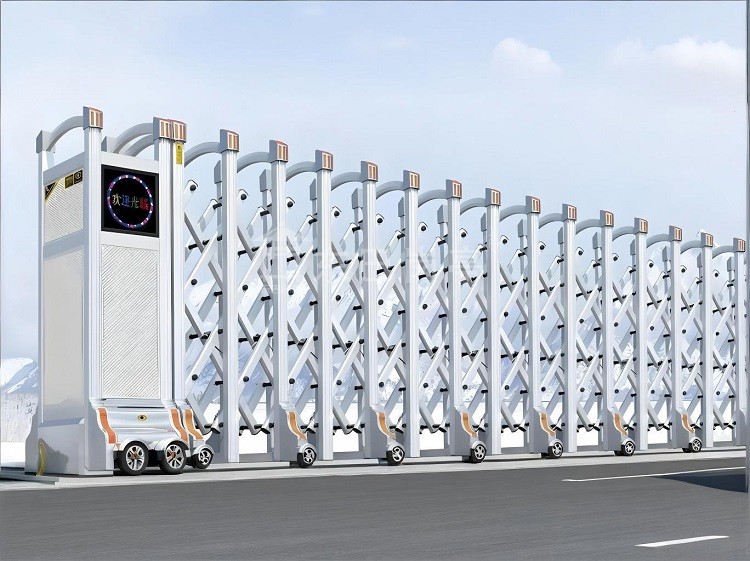

★电动伸缩门主要由伸缩门体、传动装置两部分组成。传动装置由机头和控制系 统等组成。

★电动伸缩门必须具有电气部分防雨雪、整体抗风的质量特性。

★电动伸缩门可遥控、手动、电动，遥控无障碍50 米范围内自由遥控。

3 .伸缩门体

★伸缩门体是由门体大框、交叉撑、轴（定轴、滑轴）及门体轮等主要部件组成。

★门体整体为采用精选 不锈钢材料制作而成，门体的稳定性和抗风性好。门体 永不变型坚固耐用。

★伸缩门体采用自锁式滑条结构或滑槽结构，解决滑条易脱落问题。全新上固定 下滑动结构，滑块与滑道紧紧相扣，永不脱落。定杆与滑杆之间采用反涡轮缸套， 采用外滑结构，不容易积累灰尘，大大减少了定杆与滑杆磨擦噪音。

★伸缩门体采用大跨度底盘，具备超强的防推倒、抗台风能力。

★门排采用一体连动，使用通用网状交叉传动，使用寿命是其他厂家的2 倍。

4.传动装置

★传动装置由机头、主控制板、机箱、显示屏等组成。

★机头由驱动器和电气部分组成，它固定在门体的一端，带动门体伸缩运动，与 门体配套使用。

★机头采用大功率动力驱动系统，电机采用蜗轮蜗杆传动，，要求具有韧性强、 耐磨性强、机械摩擦损耗小和机械传动效率高的特点。机头采用一体化设计，无 需维护、噪音小、长时间运行不热并有过热保护功能，安全可靠。

★电机带有超载热敏保护装置，电机必须是电动伸缩门专用电机，且适合频繁开 启，终身免费包换。

★机头具有智能纠偏功能, 在无任何轨道的情况下均能按预定路线行驶，并且不 受门体长度的限制，终点偏移量不大于2 厘米。在行驶过程中如受外力影响而使 机头完全偏离预定路线时，它会自动检索预定路线、自动纠错，保证门体按预定 路线行驶。

★带自动刹车功能,设有专用门控定位自锁装置，确保伸缩门关闭到位时，被牢 牢锁住，保证机头不受外力影响而移位或倒下。

★驱动系统采用带软启动功能和机械缓冲装置的控制系统，在启闭时避免主机产 生晃动、磨擦、噪音以及避免因惯性造成的损坏。

★电动伸缩门带智能远红外探头防撞装置，当门在运行时，遇人或异物30-50cm， 可自行返回运行，从而保障车辆及行人的安全。

★电动伸缩门具有离心式离合器，在停电时只需将钥匙从专用离合孔插入，轻松 旋转一定角度，即可转为人工推拉。

★电动伸缩门双面显示屏外观设计要求形象大器美观。其主要功能可以显示中英 文广告字及年月日时间，可存储500 个字符，显示内容可以随意更换，可以显示 需要的广告词。

★机箱用于安装电机、主控制板、显示屏、显示屏电源等，同时安装有驱动轮。

★主控制板具有控制电动伸缩门的开、关、停等功能。控制盒：固定在机头内， 由它接收控制器发出的指令控制门体的运行。台式控制器：主要由值班人员在值 班室内使用。手柄遥控器：主要配备车辆使用，可在机头周围 10-30 米内（根据 现场的无线电通讯环境而定）活动控制大门的开、关。

5.车轮

★电动伸缩门轮子采用滚针式轴承，使运行平稳、免维护、不易脱落，外围耐摩 材料采用高抗磨天然橡胶材料，加宽行轮宽度，增强了轮子的抓地性，运行可靠。

★主机与门体为软连接，轮子在风雨后遇沙石之类障碍物时，能够照常运行。

6.电控系统

★控制系统设有紧急断电控制元件，应安全、可靠，内设短路和过流保护等功能。

★电动伸缩门采用耐高温、抗寒性能好的阻燃电缆。要求电缆材料表面耐寒抗养 化
